Шнек поворотный предназначен для очистки силосов с плоским днищем от продукта (зерна, маслосемян и др.) остающегося после гравитационной выгрузки.
Электродвигатель через редуктор, приводит в движение винт шнека. Продукт продвигаясь вдоль оси шнека, разгружается через центральную выгрузную воронку.

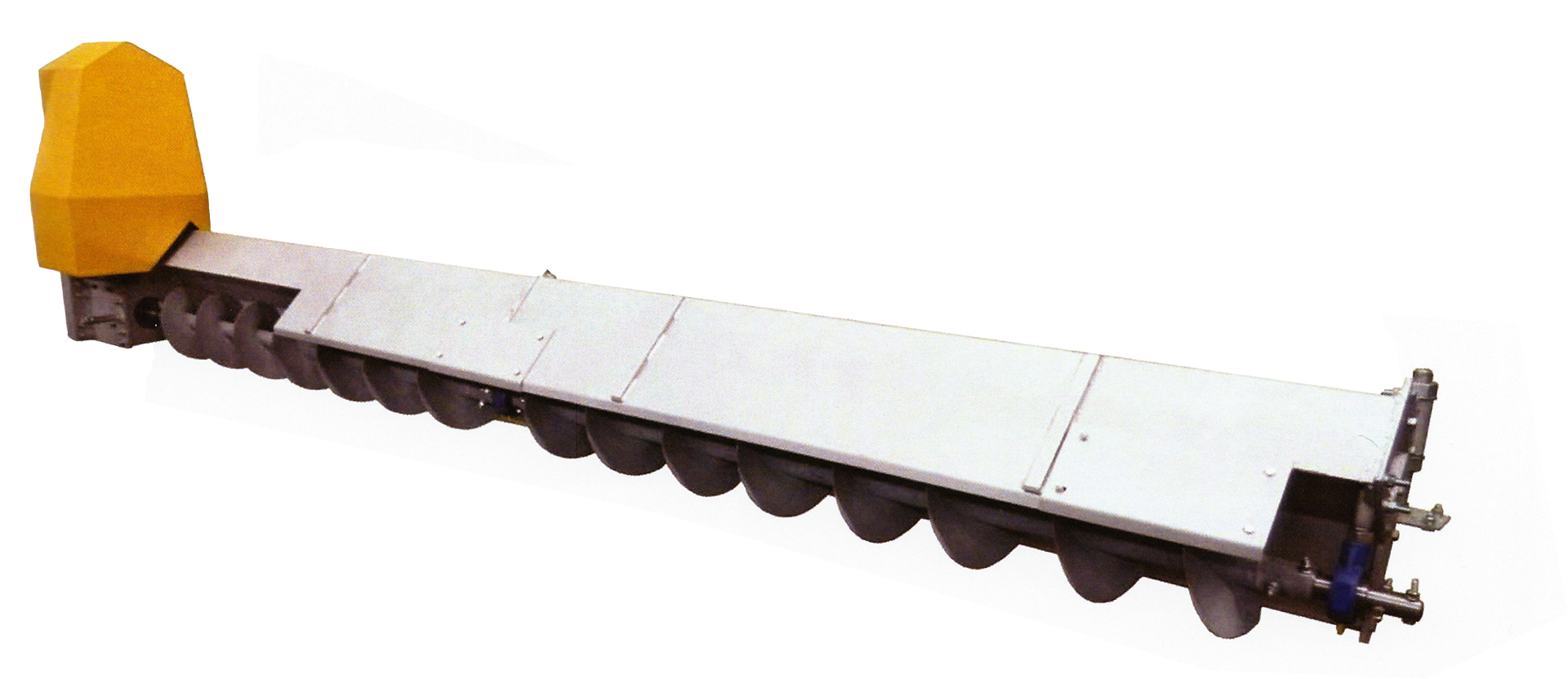

Зачистной шнек для силоса
Для перемещения шнека по радиусу, вокруг оси силоса, используется передвижное устройство, которое состоит из понижающего редуктора и эксцентрикового механизма передающего вращение винта шнека на приводное колесо. Пружина на эксцентриковом рычаге позволяет регулировать крутящий момент на колесе шнека. Таким образом, шнек по мере очистки автоматически передвигается по радиусу за один оборот, очищая силос от остатков продукта, невыгруженного гравитационным путем.
Эл. двигатель шнека подключается кабелем через передаточное устройство с контактными кольцами и через центральную воронку уходит на пульт управления.
Технические характеристики | |||||
Наименование | Диаметр силоса, м | ||||
ø9…ø12 | ø13…ø15 | ø16…ø19 | ø20…ø24 | ø25…ø28 | |
Мощность, кВт | 4.0 | 5.5 | 7.5 | 11.0 | 15.0 |
Производительность, т/ч | 80 | 80 | 80 | 80 | 80 |
Диаметр винта шнека, мм | 250 | 250 | 250 | 250 | 250 |
Частота вращения винта, об/мин | 240 | 240 | 240 | 240 | 240 |
